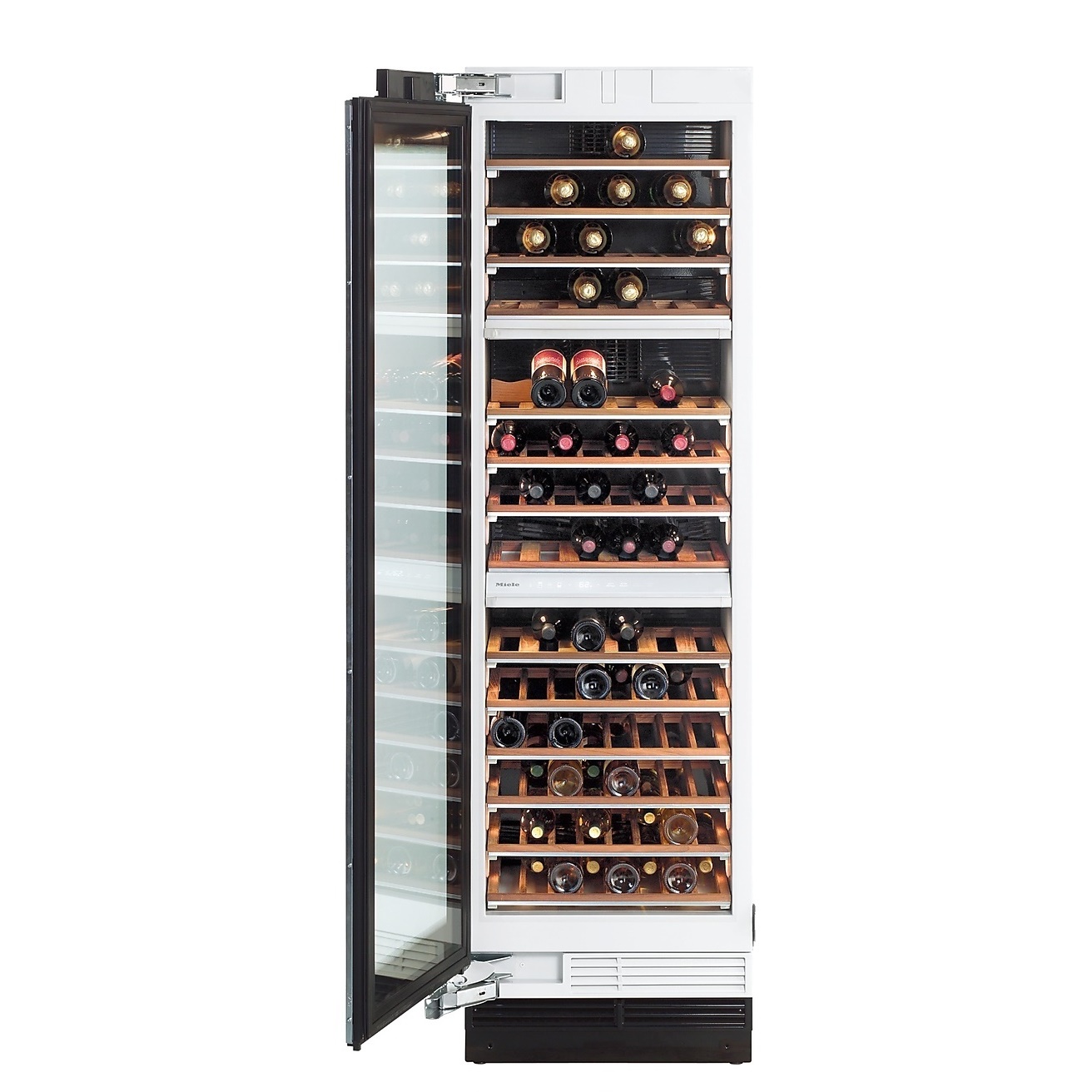

Miele ugradni vinski frižider KWT 1612 Vi

Uporedo, MasterCool, bez pregradnog zida, sa bočnim zidnim zagrevanjem (dijagram) (sa napomenom)

1) Bočno zidno zagrevanje

Uporedo, MasterCool, sa pregradnim zidom, sa bočnim zidnim zagrevanjem (dijagram) (sa napomenom)

1) Bočno zidno zagrevanje

Ugao otvaranja vrata 90°, leva šarka, MasterCool (dijagram) sa napomenom

A) Širina vrata uređaja

KF 1811 Vi: 829 mm

KF 1911 Vi: 982 mm

KWT 1611 VI: 677 mm

KWT 1612 VI: 677 mm

B) prednja ploča od nameštaja (maks. 38 mm)

C) Ručka

K 1801 Vi, K 1901 Vi, F 1811, F 1911, KWT 1601 Vi, KWT 1611 Vi, KWT 1602 Vi, KWT 1612 Vi, kabl za el. mrežu, MasterCool (dijagram)

KWT 1601 Vi, KWT 1602 Vi, gurnite ugaonu lajsnu u montažni ram, MasterCool (dijagram)

KWT 1601 Vi, KWT 1602 Vi, fiksirajte montažni ram na njegovu poziciju, MasterCool (dijagram) sa napomenom

- Označiti rastojanje X na unutrašnjoj strani prednje ploče od nameštaja.

- Na sličan način locirajte i označite srednju tačku Y na prednjoj ploči od nameštaja.

- Ukloniti montažni ram sa vrata uređaja i postaviti ga na prednju ploču od nameštaja u skladu sa oznakama.

- Izbušiti rupe.

- pričvrstiti montažni ram na prednju ploču od nameštaja: pričvrstiti montažni ram na svakom mestu za pričvršćivanje pomoću bar jednog vijka.

- pričvrstite montažni ram povrh prednje ploče od nameštaja pomoću najmanje 10 vijaka.

Ugao otvaranja vrata 115°, MasterCool (dijagram) sa napomenom

A) Širina vrata uređaja

F 1411 Vi, F 1471 Vi, F 1472 Vi: 525 mm

F 1811 Vi, KF 1811 Vi: 829 mm

F 1911 Vi, KF 1911 Vi: 982 mm

KWT 1611 VI: 677 mm

KWT 1612 VI: 677 mm

B) prednja ploča od nameštaja (maks. 38 mm)

C) Ručka

D) Rastojanje od vrata uređaja do zida (bez prednje ploče i ručke)

F 1411 Vi, F 1471 Vi: 234 mm

F 1811 Vi, KF 1811 Vi: 363 mm

F 1911 Vi, KF 1911 Vi: 428 mm

KWT 1611 VI: 299 mm

F 1411 Vi, K 1801 Vi, F 1811 Vi, K 1901 Vi, F 1911 Vi, KWT 1601 Vi, KWT 1602 Vi, dimenzije uređaja, MasterCool (dijagram) *napomena

K 1801 Vi/F 1811 Vi: A = 762 mm

K 1901 Vi/F 1911 Vi: A = 915 mm

F1411Vi: A = 457 mm

KWT 1601/KWT 1611 Vi: A = 610 mm

KWT 1602/KWT 1612 Vi: A = 610 mm

Uporedna montaža, MasterCool (dijagram)

Presek ventilacije u montažnom udubljenju MasterCool (dijagram)

Uporedo, MasterCool (napomena) (dijagram)

1. Grejanje bočne ploče
